有玩攝影的玩家們 通常家裡都有台電子防潮箱 大部分防潮箱都沒有照明燈
像我的防潮箱是擺在桌子下 就算房間開燈 防潮箱還是暗暗的
之前... 在 IKEA 宜家家居 看到小型的感應燈 裝3顆4號電池
背後有磁吸可吸附在防潮箱側邊
買兩個回去裝 剛開始覺得好用 開門拿東西就會觸發
用了 1~2個月 也沒很常去開防潮箱 竟然沒電了！！ 這放電也放太快了 ！
這幾天買了 USB LED燈條 想說來改一改自動開關
供電就使用USB行動電源
 |
材料
USB燈條、Micro USB線、行動電源、電線、熱縮套管、USB A公 A母 接頭、洛可開關、按壓開關、18650收納盒、3M 子母扣、
橡膠墊(原本是打算貼在玻璃上壓開關) |
 |
工具
烙鐵、焊錫、熱熔膠、剝線鉗、挖洞工具-電鑽、銼刀( 忘了拍 ) |
 |
| 線路大致上這樣 |
 |
| USB A公 A母 接頭 |
 |
| 先將電子線焊上 USB 正負接點 ( USB PIN點 可參考 維基百科 ) |
 |
再來進行挖洞
為什麼要拿18650收納盒 ？
因為 比較普遍好買 盒子平面比較好固定在防潮箱裡 |
 |
| 用電鑽 快速亂挖一通 |
 |

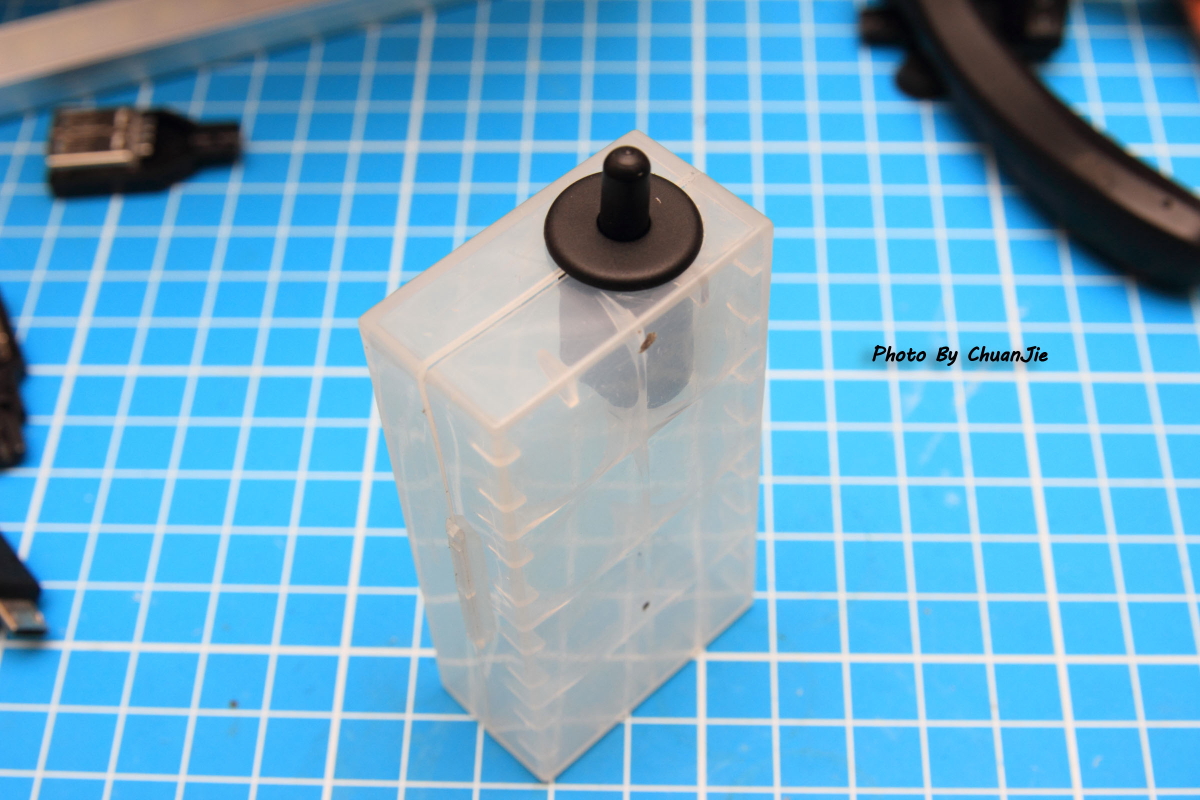

| 按壓開關 其實可以挖一個小洞 讓凸凸的露出就好 |
 |
| 旁邊再裝個洛可開關 |
 |
完成
因為怕裝了洛可開關 怕會頂到
所以按壓開關 挖大一點 整個露出來 |
 |
| 再將 USB接頭 焊上開關 |
 |
| 上熱熔膠將開關固定 |
 |
| 後面挖個孔 讓USB線出來 |
 |
圖片上是用 小米5200mAh 行動電源
電源要用有自動開啟電源之行動電源
有些行動電源 還要按一下電源鍵才會過電 那種的很麻煩！ |
 |
| 打開 通電測試 |
 |

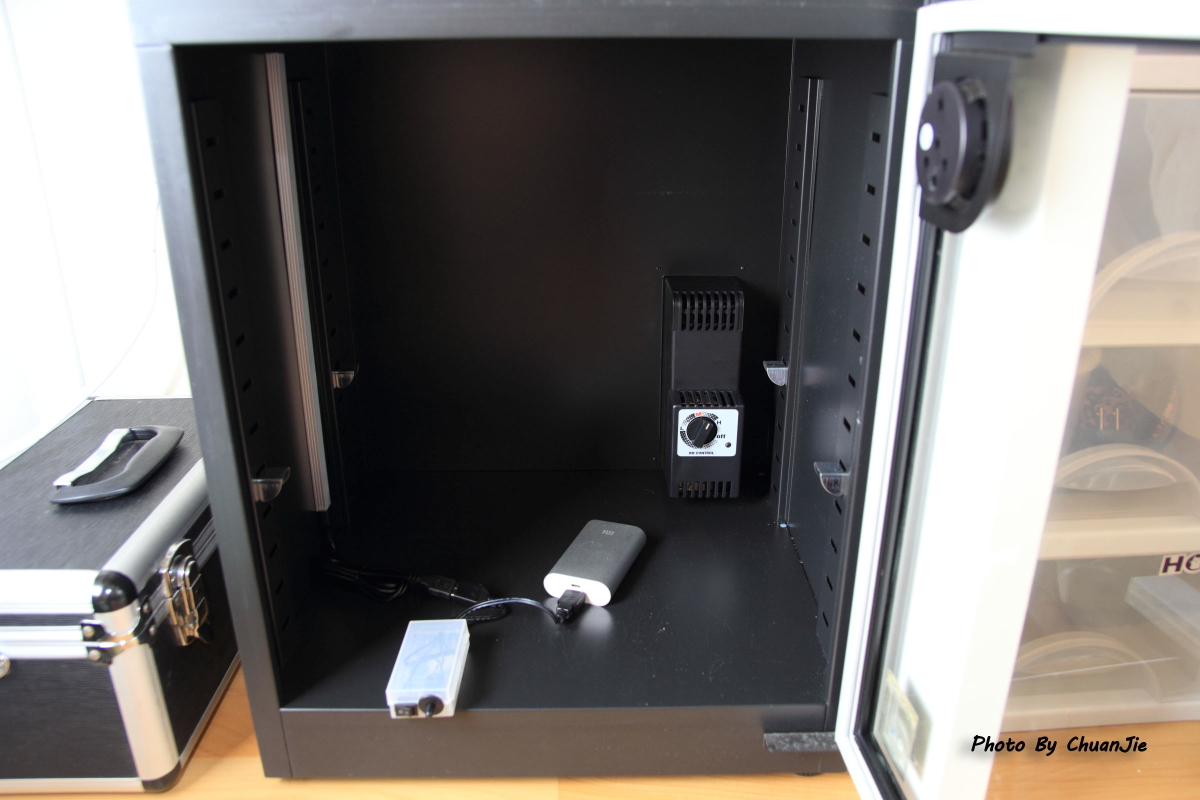

防潮箱 是 收藏家 AD-66 65公升
我是買 40顆LED 35公分的燈條
燈條裡有磁鐵 吸附在側面 長度剛剛好 |
 |

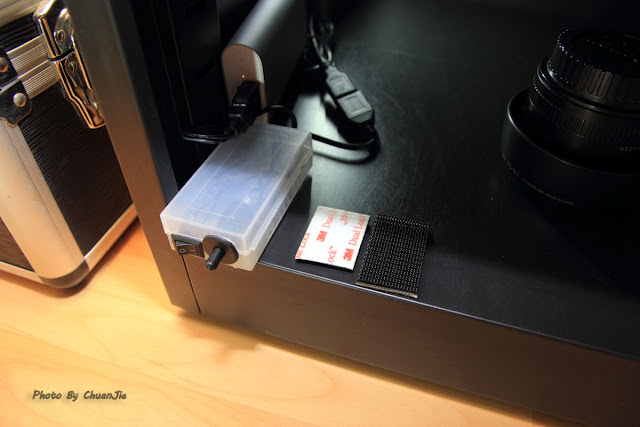

| 開關盒 看是要固定在隔板上或底部 只要開關可以頂到門就好 |
 |
3M 子母扣 一邊貼在盒子上 一邊貼於防潮箱
也是可以用萬用黏土固定 |
 |
| 放上隔板 側邊間隙剛好 不會卡到燈條 |
 |
| 剛剛好 很合 只是燈條拿下來 要將隔板移除 |
 |
| 開燈 |
 |
| 關燈/開燈 對比照 |
以下為實際測試影片
