很久之前機車加裝一些LED燈，每次動工都還要從3樓牽延長
線到1樓
上網找到這款電池烙鐵，賣家有說明可以改USB供電，就敗一支回來用。
非常方便好用
這次幫朋友改一支，就順便拍照分享
 |

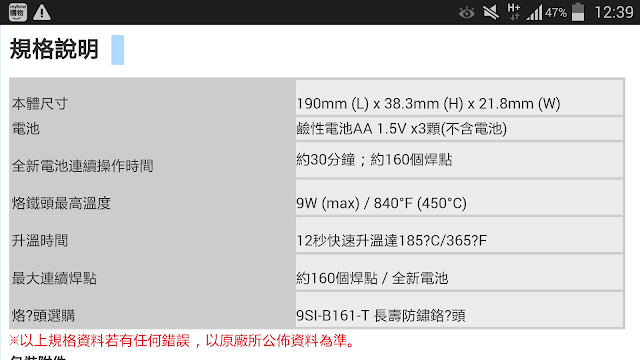

| Pro'sKit SI-B161 電池烙鐵 |
 |
內容物 ：烙鐵本體、蓋子 |
 |
切到ON 並不會一直加熱，要按壓紅色紐才會開始加熱
放開就不會加熱 這樣比較安全
|
 |
| 電源 使用3顆 AA 3號電池 |
 |
| 使用專用的烙鐵頭 |
 |
| 烙鐵頭 網拍上買的到 |
 |
| 烙鐵淨重 ( 不含電池 ) |
 |
| 加3顆電池 重量 |
 |
| 保護蓋 |
接下來 開始改成USB供電
很簡單 想辦法讓電 進到裡面就好了
 |
| 先將前端固定座旋開 記得把貼紙撕開 |
 |
| 再來拆卸螺絲 |
 |
| 貼紙後面還有一顆 |
 |
| 內部結構，非常簡單 |
 |
| 我是用 3.4x1.3mm DC母座，作為輸入孔，比較不佔空間 |
 |
| 再來就是想辦法挖孔 |
 |
| 看來我的手工需要加強 |
 |
| 這個位置，不會影響原本的使用，之後也是可以裝3號電池使用。但別外接電源又裝3號電池，這樣電池會出問題！！ |
 |
| 就定位後，開始灌熱熔膠，以免插拔時將DC插到移位。 |
 |
| 搞定 |
 |
| USB線一定要挑可以過大電流的，2A左右，有些線太細電流會不夠喔！ |
再來做個加熱時間測試
 |
| 使用銲錫 |
 |
| A：國際牌 錳乾電池 |
 |
| B：國際牌 低自放 鎳氫電池 |
 |
| C：5V 2A USB旅充 |
 |
| USB 行動電源 輸出要有5V 2A才夠力 |
